GUARDA-LAMAS

REF: 8579401, 8579402, 8579403, 8827450, 8827452

GUARDA-LAMAS DE BICICLETA BTT ROCKRIDER 26"- 27,5"- 29"

2022

Este guarda-lamas de 26" a 29" está concebido para proteger a parte inferior das costas, o tronco e a face dos salpicos de lama durante os teus passeios de BTT

Monta-se e desmonta-se muito facilmente. Presa em suportes de rosca, mantém os seus ajustes de posição e tem uma sustentação em utilização de BTT irrepreensível!

GUARDA-LAMAS DE BICICLETA BTT ROCKRIDER: instruções, reparação

Primeira utilização

Montagem

O aperto deve ser feito à mão com as ferramentas recomendadas e com um esforço moderado (é interdito usar aparafusadora elétrica).

Consulta as instruções e o tutorial em vídeo.

GUARDA-LAMAS DE BICICLETA BTT ROCKRIDER: instruções, reparação

Desmontagem

Para remover tanto a lâmina dianteira como a lama traseira, basta soltá-las à mão.

Ao deixar a peça de fixação por baixo do pivô da suspensão dianteira (no caso do guarda-lamas dianteiro) e as anilhas de aperto no espigão do selim (no caso do guarda-lamas traseiro), irás tornar a montagem das próximas lamas mais fácil e rápida.

Tenho um problema...

... com o meu guarda-lamas dianteiro

A parte de trás da lâmina toca na parte inferior do tubo diagonal no meu quadro de bicicleta

> Antes de mais, confirmar que a suspensão dianteira da tua bicicleta não está montada ao contrário)

> Nas bicicletas de pequeno tamanho (frequentemente o tamanho S), mesmo com uma suspensão dianteira montada no sentido correto, a parte de trás da lâmina do guarda-lamas dianteiro pode ficar em contacto com a parte inferior do tubo diagonal no quadro de bicicleta. Para evitar esta fricção, é possível deslocar o suporte de expansão alterando o furo de posicionamento no suporte (ver foto).

GUARDA-LAMAS DE BICICLETA BTT ROCKRIDER: instruções, reparação
O meu guarda-lamas não se segura, solta-se quando pedalo

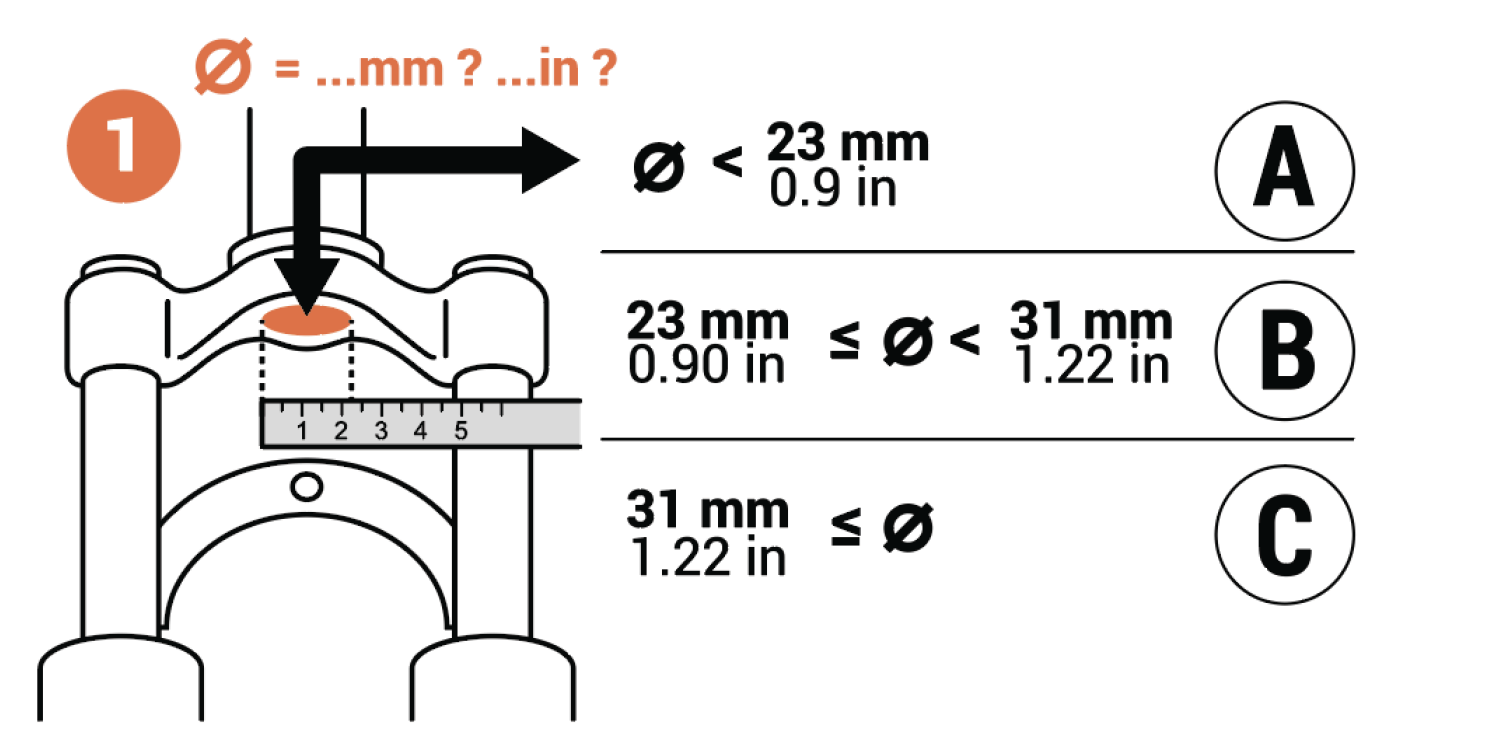

> Mediste bem o diâmetro interior do teu pivô de suspensão dianteira e escolhi o tamanho certo do meu suporte de expansão? Montaste bem todas as peças de compressão que correspondem a este tamanho de suporte?

> Apertaste o suficiente para garantir a expansão e a imobilização?

> Apertaste demasiado o parafuso do suporte? O parafuso passou através da peça de suporte? O sistema está partido?

Em caso afirmativo, é possível substituir o produto na loja

Tenho um problema...

... com o meu guarda-lamas traseiro

Ouvi um som forte de rachar quando apertei as 2 anilhas em torno do espigão de selim

> As 2 nervuras de endurecimento da anilha traseira devem ter cedido sob uma pressão de deformação da anilha demasiado forte. Isto deve-se a uma roscagem excessiva.

Esta rutura do produto não compromete a sua utilização (o problema é apenas estético).
No próximo aperto, tem o cuidado de não provocar a deformação da anilha, mantendo-a bem paralela à anilha dianteira com um aperto moderado.

GUARDA-LAMAS DE BICICLETA BTT ROCKRIDER: instruções, reparação
A peça de fixação de tipo go pro partiu-se quando apertei o parafuso de aperto da inclinação do guarda-lamas

> A peça de fixação de tipo go pro que suporta a porca deve ter cedido sob uma pressão de rotação da porca demasiado grande. Isto deve-se a uma roscagem excessiva. (ver foto)
Esta rutura do produto torna-o inutilizável.
Dirige-te à oficina decathlonn para pedir uma peça de substituição "INTERFACE CLIPE DE FIXAÇÃO e DE INCLINAÇÃO DE GUARDA LAMAS DE BTT TRASEIRO RÍGIDO" ref.ª 8787625

Obtém o parafuso e a porca da peça original e insere-os na nova peça.
Recorre a uma chave sextavada de 4 mm.
Aparafusa razoavelmente a peça de substituição no braço do guarda-lamas, até que se imobilize.
Fixa em seguida o conjunto na anilha ainda presente no espigão de selim.
Após a montagem na bicicleta, a lama do guarda-lamas pode ainda elevar-se cerca de 4 cm na extremidade: não insistas no aperto, é normal.

GUARDA-LAMAS DE BICICLETA BTT ROCKRIDER: instruções, reparação
A lâmina do guarda-lamas não se segura e desce em direção ao pneu

> Verificar o aperto da inclinação do guarda-lamas. O aperto deve ser moderado, mas assegurando uma posição estável. Mesmo apertada, a lâmina do guarda-lamas deve ainda poder mexer-se cerca de 4 cm para cima (movimento devido à folga residual do sistema).

> A peça de fixação de tipo go pro que suporta a porca de aperto do sistema pode estar partida.
Esta rutura do produto torna-o inutilizável.

Dirige-te à oficina Decathlon para receberes uma peça de substituição "INTERFACE CLIPE DE FIXAÇÃO e DE INCLINAÇÃO DE GUARDA LAMAS DE BTT TRASEIRO RÍGIDO" ref.ª 8787625

Obtém o parafuso e a porca da peça original e insere-os na nova peça.
Recorre a uma chave sextavada de 4 mm.
Aparafusa razoavelmente a peça de substituição no braço do guarda-lamas, até que se imobilize.
Fixa em seguida o conjunto na anilha ainda presente no espigão de selim.
Após a montagem na bicicleta, a lama do guarda-lamas pode ainda elevar-se cerca de 4 cm na extremidade: não insistas no aperto, é normal.

GUARDA-LAMAS DE BICICLETA BTT ROCKRIDER: instruções, reparação
Quando pedalo, as minhas coxas tocam nas anilhas de fixação presentes no espigão do selim

> Sem dúvida posicionaste o guarda-lamas demasiado alto no espigão do selim (logo demasiado perto do selim e do teu entrepernas).
Para uma boa proteção, a lâmina do guarda-lamas pode ser baixada mais perto da roda (a 2 ou 3 cm).

GUARDA-LAMAS DE BICICLETA BTT ROCKRIDER: instruções, reparação

Acessórios compatíveis

Com tempo seco, na ausência de chuva ou de lama, é possível soltar a lâmina do suporte do guarda-lamas TRASEIRO, para aí fixar uma CÂMARA DESPORTIVA. A câmara deve ser compatível com o sistema de fixação GoPro.

Para tua segurança durante as tuas deslocações utilitárias de manhã cedo ou ao fim da tarde, a extremidade do guarda-lamas TRASEIRO possui um rail para receber uma LUZ LED traseira vermelha CL 100, CL 500, CL 900, ST 500 e RL 510.

As peças de substituição

  • bolsa de água

    INTERFACE CLIPE DE FIXAÇÃO PARA GUARDA-LAMAS DE BTT DIANTEIRO RÍGIDO

  • As peças sobressalentes

    INTERFACE CLIPE DE FIXAÇÃO E DE INCLINAÇÃO DE GUARDA LAMAS DE BTT TRASEIRO RÍGIDO
