Ref: 8295138

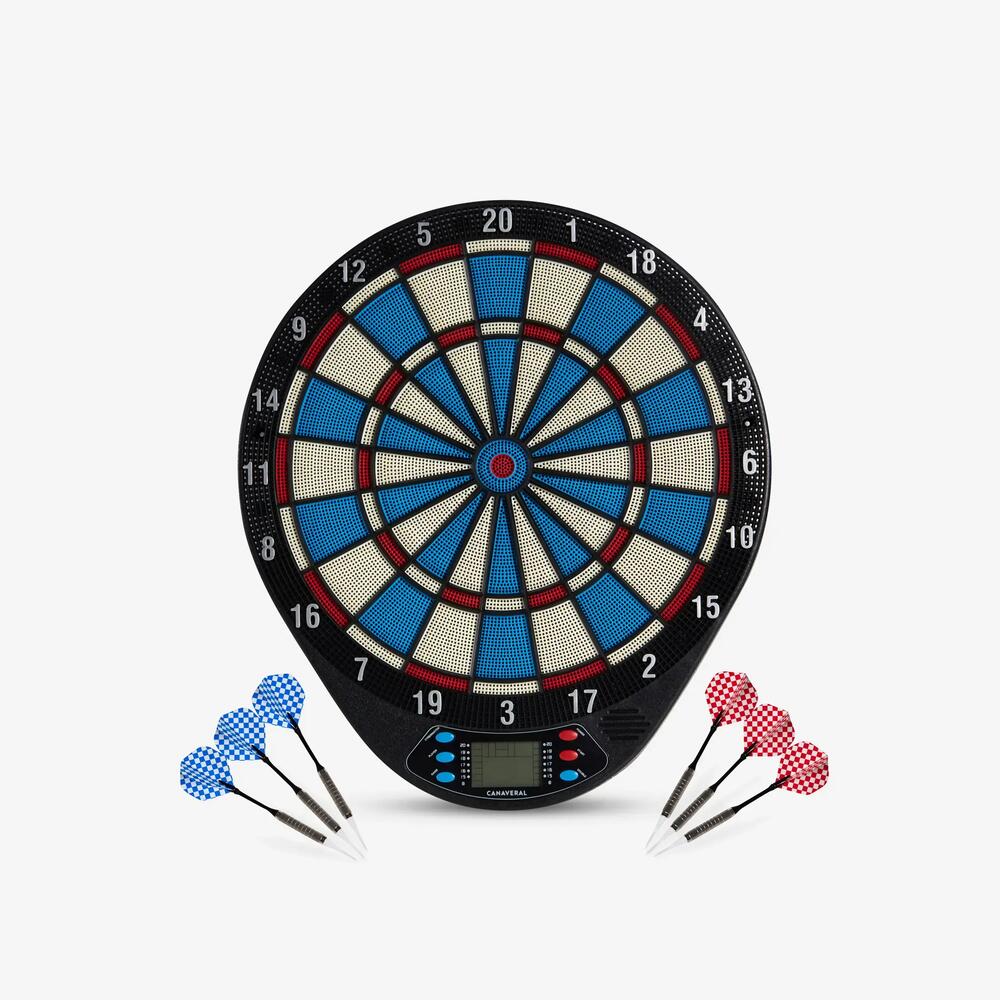

ALVO ELETRÓNICO PARA DARDOS ED110
2018
Estás a ter problemas com o teu alvo? Não o deites fora!
Estando preocupados com o impacto ambiental dos nossos produtos, consideramos que é hoje indispensável favorecer a reparação dos nossos produtos.
Nesta página, iremos acompanhar-te passo a passo para reparar autonomamente o teu alvo em função dos problemas encontrados. Verás que é um jogo de crianças e ficarás orgulhoso de devolver a vida ao teu produto.
Primeira utilização
Conteúdo da embalagem
O alvo é vendido com 6 dardos (desmontados) e um conjunto de pontas suplementares (pilhas NÃO INCLUÍDAS)
Como iniciar o alvo?
Vire o seu alvo e insira 3 pilhas AA (não recarregáveis) na parte prevista para o efeito situado em baixo, à direita, tendo ATENÇÃO para respeitar o sentido de polaridade das pilhas.
Iniciar o alvo, pressionado o botão de ligação, se este não se ligar automaticamente.
Como pendurar o meu alvo?
Assista ao seguinte vídeo.
ATENÇÃO os parafusos não são fornecidos.
A manutenção
- Guardar o alvo num local seco: não o deixar no exterior, mesmo sob uma cobertura. O sistema eletrónico pode oxidar-se e afetar o bom funcionamento do alvo.
- Não utilizar pilhas recarregáveis: A corrente fornecida por estas é, por vezes, demasiado fraca.
Controlo de problemas
Encontra aqui a ficha de resolução de problemas do alvo ED110
Seguindo as etapas desta ficha, podes verificar se existe um eventual problema com o teu produto. Se aplicável, encontra na secção "Eu reparo" os tutoriais indicados para a reparação. Podes também dirigir-te ao Serviço Pós-venda das lojas DECATHLON.
Mais alimentação (sem exibição ou som)
Como verificar?
-Verificar visualmente se os conetores das pilhas estão oxidados (aspecto esbranquiçado do metal).
- Inserir as pilhas ALCALINAS 1.5V NÃO RECARREGÁVEIS, NOVAS E NÃO FORA DE VALIDADE no local reservado para a pilha, respeitando as polaridades
- Inicie o alvo, premindo o botão de ligação, se este não ligar automaticamente.
- Inicia-se a música de arranque.
- Tocar 3 vezes no alvo e verificar se o ecrã se mantém iluminado e não se desliga
Como proceder à reparação?
Se nada se passar: siga a indicação de reparação "Ligação de pilhas"
Problema com o ecrã lcd
Como verificar?
Desligar e ligar o alvo.
O alvo exibe sucessivamente 111, 222, 333....999 no ecrã.
Como proceder à reparação?
Se ocorre a exibição parcial do ecrã: siga a indicação de reparação "Limpe o contacto entre o ecrã e o cartão eletrónico"
Se não existe exibição de dados mas som ao ligar: siga a indicação de reparação "Substituição de pilhas"
Se ocorrer outra situação: Sem solução
Um botão está bloqueado
Como verificar?
Com o alvo desligado, premir sucessivamente em Power, Bounce Out, Game, Player, Sound, Cybermatch, DoubleMiss, Start, Reset. De cada vez que prime, um sinal sonoro deve confirmar o toque no botão e ao acionar o botão reset, o alvo reinicia
Como proceder à reparação?
Se um botão está de facto bloqueado, siga a indicação de reparação "Desbloquear um botão"
Um parte ou o alvo não deteta os impactos
Como verificar?
Após iniciar o alvo, este indica 111,222,333....
Nesse momento, tocar de forma seca num primeiro segmento (Simple 20 por exemplo) e um retorno sonoro deve fazer-se ouvir.
Repetir o procedimento no conjunto de segmentos
Como proceder à reparação?
Se não existir sinal sonoro para determinados segmentos: Siga a indicação de reparação "Desbloqueio de segmentos"
Se não existir sinal sonoro em todos segmentos: Siga a indicação de reparação "Reativação de Mylar"
Se ocorrer outra situação: Sem solução
Existe um problema de contagem de pontos
Como verificar?
O que fazer a alvo com data anterior a 2019/05 :
Iniciar uma parte de 301 (para iniciar uma parte, prima o botão Game (G01) e depois start.)
Escolher um segmento ao acaso (por exemplo o 18) e premir 3 vezes nessa zona. O ecrã apresenta sucessivamente a boa pontuação (aqui 18, 18, 18).
Premir Start / Next player para passar ao jogador seguinte.
Repita o procedimento 5 vezes consecutivas sem mudar de segmentos
Como proceder à reparação?
A reparação não é possível, deve dirigir-se à loja
Eu reparo
Relativamente a este produto, é possível efetuar as reparações seguintes.
Se o seu produto não puder ser reparado, traga-o a um ponto de recolha REEE ou a qualquer uma das lojas DECATHLON para otimizar a sua reciclagem.
Reparação 1: reparação de dardos
As suas pontas de dardos, a haste ou as penas estão partidas? Sem problema. Veja, de seguida, todas as nossas ofertas em termos de peças desta área.
Pode igualmente renovar o seu conjunto de dardos.
Encontra as hiperligações para peças na secção (5. PEÇAS).
Reparação 2: substituição de pilhas
Vire o seu alvo e insira, de seguida, as 3 pilhas AA na parte prevista para o efeito situado em baixo, à direita, tendo ATENÇÃO para respeitar o sentido de polaridade das pilhas.
Encontra as hiperligações para a referência das pilhas na secção (5. PEÇAS).
Não utilizar pilhas recarregáveis.
Reparação 3: reativação de mylar
A reparação é explicada no vídeo seguinte:
Reparação 4: desbloqueio de segmentos
A reparação é explicada no vídeo seguinte.
Esta operação deve ser efetuada em cada segmento.
Reparação 5: ligação de pilhas
A reparação é explicada no vídeo seguinte:
Reparação 6: limpeza contacto ecrã/cartão eletrónico
A reparação é explicada no vídeo seguinte:
Reparação 7: botão de desbloqueio
A reparação é explicada no vídeo seguinte:
Formulário de assistência
Desejas contactar a nossa equipa de assistência DECATHLON? Acede ao formulário de contacto
Venda em segunda vida
Com a ajuda da ficha de resolução de problemas da secção n°3. Resolução de problemas, podes efetuar uma verificação prévia do teu produto.
Depois do teu produto ter sido verificado pelas nossas equipas, podes oferecê-lo para revenda em segunda mão e assim participar na recirculação dos teus produtos usados.
Para mais informações sobre o serviço DECATHLON Segunda Vida, clica no botão abaixo.
Manual de utilizador
Precisas do manual do produto? Clica em descarregar
